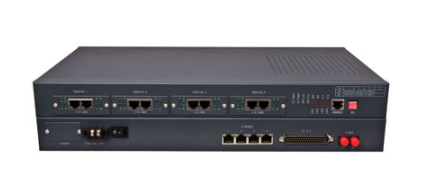

OY4080M OP-4E1*Eth*nVO 電話光端機
產品分類： 電話光端機 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：
OY4080M OP-4E1*Eth*nVO 電話光端機(光綜合業務接入設備)專門應用于電力、公安、部隊、油田等場合，該設備也被稱為電話光端機。光線路速率為150Mbps，可以接入4路E1口、4個100Mbps以太網接口（共享，完全支持VLAN）、以及4個擴展業務接口，每個業務接口可以接入業務種類為：2路普通電話、4路普通電話、6路普通電話、8路普通電話、1路低速以太網（N×64Kbps，N=1-30）、2/4線EM音頻、4路RS232/RS485，1路V.35數據等。具備完備的告警指示和強大的網管功能。外形結構采用標準19英寸1U結構方式，簡潔美觀。 主要特點 -> 強大的網管功能，可以方便對設備進行設置和監視 -> 具備4個支持VLAN的高速以太網口 -> 具備4個擴展業務接口，每個業務接口可以配置不同的業務。 -> 采用專用集成電路設計，穩定可靠 -> 具備完整的告警及狀態指示功能 -> 電源采用模塊式，抗干擾能力強，壽命長 主接口參數 E1接口技術： -> 支持75Ω或120Ω -> 4個E1接口 -> HDB3碼型，完備的線路告警指示輸出 -> 碼速率：2048K±50ppm -> 75Ω物理接口采用DB37-8BNC適配器，120Ω物理接口采用DB37-4XRJ45適配器 -> 完全符合ITU-T G.823等建議 高速以太網口： -> 提供4個共享100Mbps以太網接口，支持基于端口的VLAN劃分，完全符合IEEE 802.1Q標準 -> 提供1024個MAC地址列表，本端的數據流量不會傳輸?shù)竭h端 -> 支持最小幀長為64字節，最大幀長為1916字節 -> 提供各個以太網端口的流量統計，如錯包數、總包數等 -> 可以通過網管設置速率和全雙工/半雙工模式 光接口： -> 傳輸模式：單模/多模 -> 模塊類型：單纖/雙纖 -> 光 波 長：850nm/1310nm/1550nm -> 接口類型：FC/SC/ST -> 傳輸距離：2Km/40Km/60Km/120Km (標準配置：單模/雙纖/FC/1310nm/40Km) 擴展接口參數 低速以太網口: -> 帶寬：N×64Kbps，N=1-30 -> 提供1024個MAC地址列表，本端的數據流量不會傳輸?shù)竭h端 -> 支持最小幀長為64字節，最大幀長為1536字節 -> 支持VLAN透傳 -> 提供各個以太網端口的流量統計，如錯包數、總包數等 -> 可以通過網管設置速率和全雙工/半雙工模式 電話接口： -> 最多接入30路普通電話 -> 接口阻抗：200Ω+680Ω‖0.1uF -> 頻率特性：300-3400Hz（-0.6-+3dB） -> 衡重雜音：≤-65dBmop -> 接口環阻：≤1800Ω 2/4線EM音頻口： 信號接收： -> 輸入阻抗600 歐 -> 2線接收信號A/D增益14db; / 4線接收信號A/D增益0db -> 音頻線上承受300伏共模電壓, 其共模擬制比優于55 分貝 信號發送： -> 輸出阻抗600 歐 -> 2線發送D/A 方向增益+4db；/4線發送信號D/A增益-3.5db -> 音頻線上承受300伏共模電壓, 其共模擬制比優于55 分貝 RS232接口： -> 發送輸出電壓：±15V -> 接收輸入電壓：±15V -> 接收發送最大速率：200Kbps RS485接口： -> 接收器輸入靈敏度：最大±200mV -> 接收器輸出電流：IO ±10mA -> 接收發送最大速率：200Kbps V.35接口：  -> 接口方式：DCE -> 接口類型：DB25 -> 速率：N×64Kbps，N=1-30 其他特性 -> 輸入電壓：直流-48V時，容差范圍-36V～-72V ；交流220V時，容差范圍165V～265V -> 設備功耗：≤40W -> 工作溫度：0℃－70℃ -> 相對濕度：≤90%（25℃） -> 外型尺寸：483mm（寬）×44mm×（高）×260mm（深）
