【產品特點】：
OptiX Metro5000傳輸系統，（簡稱Metro5000）別稱OptiX 10G，是提供STM-64光同步傳輸能力的高速、大容量SDH光傳輸設備，它采用了MADM體系結構，是當今以及未來的干線網、城域網建設的主流設備。

Metro5000系統可以從STM-64的高等級SDH信號中直接分插各種較低等級的SDH信號，并提供線路與線路、線路與支路以及支路與支路間VC-4級別業務的靈活交叉調配能力。其靈活多樣的設備配置功能、大容量的支路接入能力以及大容量交叉功能可以滿足多種不同網絡運用的需要。

支持多種網元類型配置和MADM
Metro5000設備的配置相當靈活。每個網元既可配置為單個的REG、TM、ADM或其組合，也可配置為STM-1、STM-4、STM-16、STM-64接口組合的MADM(多ADM)系統，并實現多系統間業務的交叉連接。

組網應用
Metro5000可以單獨或者與華為OptiX BWS 320G產品配合組成骨干網，可以單獨或者與華為OptiX 2500+（Metro3000）產品配合組成地區網。

豐富的業務接入類型
OptiX 10G(Metro5000)支持以下業務的接入：
STM-64、STM-16、STM-4、STM-1(o)、STM-1(e)速率級別的SDH信號和符合ITU G.709的OTU-2信號；
VC-4業務和VC4-64c、VC4-16c、VC4-8c和VC4-4c的級聯業務；
GE光信號、100M FE光信號和10/100M FE電信號；
E1接口電信號。

完善的保護機制
OptiX 10G(Metro5000)設備保護機制包括設備級別的保護與網絡級別的保護。
對交叉板、時鐘板和電源板提供1+1的熱備份保護，并且可同時支持兩組低階交叉板(2組10G 或1組20G、1組10G或1組10G、1組5G)的1+1保護；
對SLO1、SLH1、SLQ4、SLQ4A、SP16、APQ1、EFS4、EGS2支持單板級電源保護；
對STM-1或E1電信號接口板，支持2組1:N(N≤5) TPS保護；

強大的ECC處理能力
Metro5000設備提供80路ECC的處理能力，保證在主控板出現故障時仍能保持ECC信息的穿通，可滿足復雜組網的要求。

電源及環境監控功能
采用全分離的供電方式，雙路-48V輸入，提供對電源電壓和環境溫度的監控能力，性能更加安全可靠。

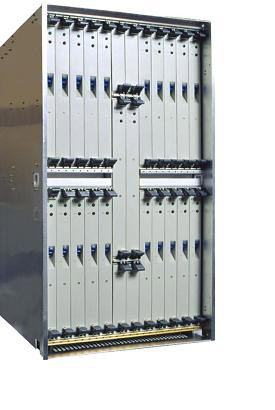

設備子架
尺寸為：845mm（高）×450mm（寬）×490mm（深），單個空子架的重量為21kg。子架分為上、下兩框，采用前后插板的形式。子架的對外接口部分都是安裝在拉手條上的，其中前插板的尺寸為：322.25mm×280mm，后插板的尺寸為322.25mm×120mm。所有插板統一拉手條寬度為35.56mm。整個子架中間和底部各留有約1U（即44.45mm）的走線空間。

物理特性
OptiX 10G(Metro5000)光傳輸設備機柜分為三種，它們的區別僅在于高度不同，尺寸和重量分別為：
2000mm(高)×600mm(寬)×600mm(深)：92kg；
2200mm(高)×600mm(寬)×600mm(深)：101kg；
2600mm(高)×600mm(寬)×600mm(深)：112.3kg；
