產品分類： Metro 3000 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：

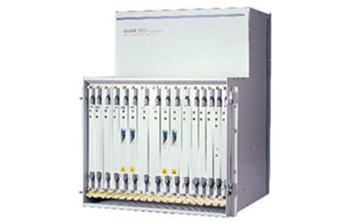

OptiX 2500+(Metro3000)主要用于數據通信網絡中匯接層的業務匯聚；在骨干層業務量較小的網絡應用中，采用Metro3000也可作為骨干層傳輸設備；在接入層大業務量的網絡應用中，也可以采用OptiX Metro3000作為接入層傳輸設備。
Metro3000該設備將SDH/ATM/以太網/DWDM技術融為一體；從而不但具有SDH設備靈活的組網和業務調度能力（MADM），而且通過對數據業務的二層處理，實現對ATM/以太網業務的接入、處理、傳送和調度，在單臺MSTP設備上實現話音、數據等多種業務的傳輸和處理。

產品特點
OptiX 2500+(Metro3000)系統以SDH交叉矩陣和同步定時單元為核心，由接口單元、SDH交叉矩陣單元和同步定時單元、系統控制與通信單元、開銷處理單元等組成。

豐富的業務接口
OptiX 2500+(Metro3000)不僅提供STM-1、STM-4及STM-16級別的SDH接口，E1、E1/T1、E3/T3、E4速率的PDH接口，64k、E1速率的DDN接口；而且提供STM-1、STM-4的ATM光/電接口，VC-4-4c的級聯數據接口，以及10/100BASE-T、100BASE-FX、1000BASE-SX/LX的以太網接口。

靈活的業務配置
OptiX Metro3000設備可靈活配置為TM、ADM系統。每個網元既可配置為單個的STM-1/STM-4/STM-16 TM或ADM系統，也可配置為STM-1/STM-4/STM-16組合的多ADM系統，并可實現多系統間的交叉連接。

多種超長距離傳輸方案
Metro3000光端機通過光纖放大器單元（OFA）可將系統的傳輸距離進一步拓展。光纖放大器單元包括功率放大器（BA）和前置放大器（PA）。

PDH接口的直接接入
OptiX 2500+(Metro3000)主子架可直接提供PDH接口，每個網元可接入504個E1、E1/T1、96個E3/T3或32個E4標準接口。此外還可以通過擴展子架提供更多的PDH接口。

面向網絡發展的擴容能力
OptiX 2500+(Metro3000)的PDH/SDH接口板采用兼容一體化設計。設備可以配置為STM-4或STM-16系統，STM-4系統可以升級為STM-16系統。用戶在作網絡規劃時，只需考慮系統的初期容量，從而降低初期投資費用，將來可以根據需要進行擴容升級。在原有的SDH業務的基礎上，系統可以增加DDN業務、ATM業務、以太網業務，實現多業務同平臺傳輸。

強大的ECC處理能力
OptiX 2500+(Metro3000)采用強大的處理器，可提供多達20路ECC的處理能力，完全滿足復雜組網的要求。支持D1～D12字節傳送ECC管理信息，工作模式有：D1～D3，D7～D9，D4～D12三種，可以用D4～D12字節透明傳輸其他廠家設備的監控、管理信息。

完善的保護機制
OptiX Metro3000設備級別的保護可通過支路、定時、交叉連接等單元的冗余熱備份保護來實現。可對E1、T1、E3和T3等PDH處理板實現1:8的設備級保護，對STM-1 SDH電接口處理板實現多達1:7的設備級保護。在一個子架上，還可以支持E1/T1、E4/STM-1接口同時保護的多個TPS保護組（最多支持4個）。對于ATM/IMA處理板，提供設備級的1+1保護。

功能完善的網絡管理系統
傳送網網絡管理系統OptiX iManager可對Metro3000傳輸設備組成的復雜網絡進行集中操作、維護和管理（OAM），實現電路的配置和調度，保證網絡安全運行。

常用配置
華為Metro3000常用配置：系統控制與通信板SCC及交叉、時鐘處理板EXCS/XCS/XCL為必配功能板，華為Metro3000可選配單板有STM-16光接口板，如S16、S16A；STM-4光接口板，如SL4、SD4；STM-1光接口板，如SL1、SD1；STM-1電接口板，如SQE、SDE；E1/T1電接口板，如PD1、PQ1，及E3/T3、155Mbit/s ATM處理板、以太網透傳板等輔助功能板。

物理特性
子架尺寸530（寬）x 542（深）x 668（高）mm，空子架重量27kg。
OptiX 2500+ 設備主要安裝在ETSI 600mm機柜中，可選機柜尺寸2200（高）x600（寬）x600（深）mm。
機柜類型	機柜尺寸	機柜重量
ETS300 119標準的 600mm深機柜	2600 mm(高)×600 mm(寬)×600 mm(深)；	112.3
	2200 mm(高)×600 mm(寬)×600 mm(深)；	101
	2000 mm(高)×600 mm(寬)×600 mm(深)；	92
