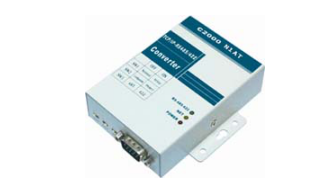

OYC2000 Plus S232/1 TW 是一個RS232終端串口轉網絡的協議轉換器-又名串口服務器，它提供RS232串口轉TCP/IP和TCP/IP轉RS232終端串口的數據透明傳輸，它將從RS232終端串口上收到的數據，透明的傳送到在網絡上的目標服務器，目標服務器發出的數據經網絡通過它透明的發送到RS232終端串口上。 OYC2000 Plus S232/1 TW 向上提供10MTCP/IP以太網接口，向下提供1個標準RS232終端串口，內部集成ARP,IP,ICMP,TCP,UDP,SOCK5,http等協議，支持動態IP和靜態IP，支持網關和代理服務器。
OYC2000 Plus S232/1 TW 有三種工作模式：
1. 作為T(mén)CP服務器，轉換器在指定的TCP端口上監聽平臺程序的連接請求；
2. 作為T(mén)CP客戶端，轉換器上電時主動向平臺程序請求連接。
3. 自動方式，轉換器一般工作在TCP服務器模式，當轉換器收到串口數據時自動切換到TCP客戶端模式，轉換器向平臺程序請求連接，并將數據傳送到平臺，傳送完后轉換器自動切換回TCP服務器模式。
應用程序可以通過三種方式和轉換器進行通訊和收發數據：
1.Socket(套接字）；
2.ActiveX控件（EDSockServer.ocx）；
3.虛擬串口。使用虛擬串口時，控制器的串口參數可以實現與虛擬串口的參數的實時同步。
技術參數
1. 16K數據緩存
2. RS232通訊參數可設置，波特率1200-115200
3. 電源電壓：9-12VDC
4. 工作電壓：5VDC
5. 平均工作電流<60MA
6. 工耗<1W
7. 工作溫度0-55℃
8. 尺寸：9.5×6.5×2.6 （單位 cm）
相關支持軟件
1. WinSock；
2. EDSockServer.ocx控件；
3. OYC2000集成環境；
4. 虛擬串口驅動及OYC2000Manager；
5. 串口調試工具COMTest；
典型應用
一、讓所有串口設備都上網
在傳統的門禁系統、考勤系統、一卡通系統、售飯系統、醫療設備系統、安防系統和工業控制領域當中，有成千上萬的感應器, 檢測器, PLC, 讀卡器, 或其他設備，互相連接形成一個控制網絡，作為信息系統內管理數據的工具.而最常用來連接這些設備的通信界面就是 RS-232 和 RS-422/485總線.但與網絡相比RS-232,RS485/422總線在傳輸距離和可靠性方面存在較大的局限性。
隨著網絡的普及，網絡資源得到了極大的豐富，互聯網和企業局域網已經延伸到了各個角落，在這種情況下，尋求一個經濟、快速的解決方案，讓現有的設備可立即聯網使用，可以使得上述系統通過TCP/IP網絡實現網絡連接，解決RS485/422串口終端,RS-232串口終端在傳輸距離和可靠性方面的局限性。
要讓傳統的串口終端設備轉換成具備網絡界面的網絡外設，在研發和整合 CPU, DSP, TCP/IP 協議等軟硬件上，通常需要許多的人力投資和時間成本�，F(xiàn)在您不需要再為開發TCP/IP 和以太網技術，而投資額外的人力、時間和成本了！我公司可以為您提供完整的解決方案，可使得現有串口終端設備方便，快捷聯上網絡！
為了快速實現串口終端設備從RS-232轉TCP/IP,RS485/422轉TCP/IP的過渡，我公司自行研發了OYC2000 Plus 系列轉換器(又名串口服務器，終端服務器，串口聯網服務器），并提供完整快捷的實現串口轉網絡的解決方案，使用串口轉TCP/IP的解決方案您原來的平臺軟件和設備硬件不需要做任何修改，只需進行一些簡單的設置即可實現從RS-232485/422串口轉TCP/IP網絡的轉變。
圖一：OYC2000 Plus S232/1 TW在串口設備中的典型應用圖
二、一卡通通過網絡實現一卡通
傳統的一卡通系統基本上都是通過RS-485總線進行通信傳輸.但是由于現在一卡通顧客要求一卡通覆蓋的范圍越來越廣, 由RS-485總線在傳輸距離和抗干擾能力存在先天的缺陷,再利用RS-485總線進行通信傳輸已經是力不從心了。

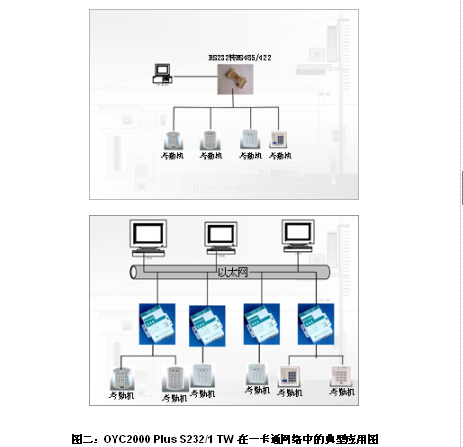

圖二：OYC2000 Plus S232/1 TW在一卡通網絡中的典型應用圖 |
|
|
