綜合業務接入系列

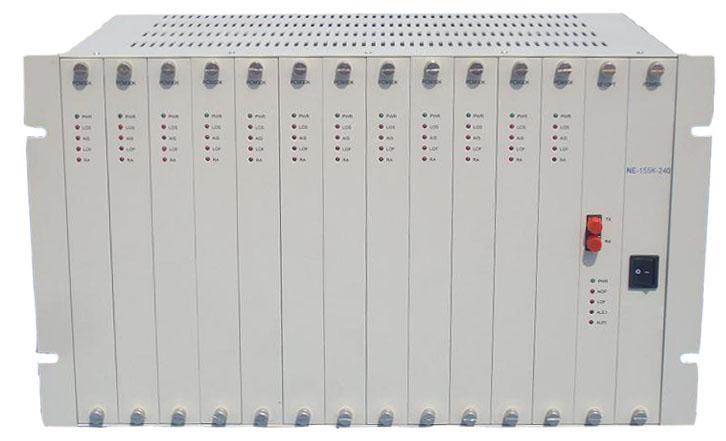

OY-PCM300TX 光綜合業務傳輸設備
產品分類： 綜合業務接入系列 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：
一．產品簡介
       OY-PCM300TX光綜合業務傳輸設備使用成都?xì)W亞通訊設備有限公司自主開發的專用集成電路研制生產的綜合業務傳輸設備。它將標準的2M傳統TDM業務接口、自動話路接口與100Base-T以太數據業務接口融為一體，并轉變?yōu)楦咚俟庑盘�，在光纖上進行傳輸，從而使高速數據和傳統TDM業務在同一對光纖上傳輸成為可能，以最小的成本滿足用戶對高速數據和傳統TDM業務綜合接入的需求。
      目前光綜合業務傳輸設備能夠提供4個E1接口、兩個共享線速線速100M以太數據接口，以及話路口(FXS)、交換口(FXO)、2/4線音頻、E/M、RS232、以太網等多種接口，最多可達270路。該設備無須任何配置，開電即用，維護簡單。用戶不用對現有網絡和設備進行任何改造和升級，即可接入寬帶網絡，同時保持原有傳統TDM業務，為高速數據和傳統TDM業務綜合接入提供了一種低成本、高效、簡潔的解決方案。
本公司具有完善的質量保證體系，為產品的質量及售后服務提供有力的保障。

二．主要功能
u 采用標準19英寸6U機箱設計，外形簡潔、美觀；
u 采用大規模集成芯片，電路簡單，穩定、可靠；
u 光纖接口：SC、FC可選，單、雙纖可選；
u 雙光口主控盤，支持光口、主控?zé)醾浞荩?br /> u 可提供4路E1接口；
u 可提供2路共享線速100M以太網接口；
u 可提供270路話路或低速數據接口，支持反極計費功能；
u 模塊化設計，插板式結構，接口組合更靈活；
u 強大的網管功能，可通過網管對設備的業務口進行自檢；
u 音頻接口增益和時隙可調；
u 具備完善的告警及狀態指示功能；
u 電源環境：DC-48V或AC 220V

三．技術指標
3.1 光纖接口
Ø 接口速率：155Mb/s±50ppm；
Ø 工作波長：1310nm；
Ø 出光功率：-2～-11dBm；
Ø 接收靈敏度：優于-36dBm；
Ø 接收動態范圍：34dB；
Ø 接口形式：FC/SC可選，單/雙纖可選

3.2 以太網接口
Ø 接口速率：線速100Mbit/s  ；
Ø 接口規程：符合IEEE-802.3u標準；
Ø 端口模式：10M/100M自適應；
Ø 接口類型：RJ-45

3.3 E1接口
Ø 接口速率：2048Kbit/s±50ppm；
Ø 接口碼型：HDB₃；
Ø 接口阻抗：75Ω（不平衡）或120Ω（平衡）方式可調；
Ø 電氣特性：符合ITU-T G.703相關的要求；
Ø 抖動轉移特性：符合ITU—TG.823建議；
Ø 輸入抖動容限：符合ITU—TG.823建議；
Ø 輸出抖動：符合ITU—TG.823建議；
Ø 接口類型：BNC（75Ω不平衡接口）

 3.4 FXO、FXS接口
Ø 接口阻抗：三元復式阻抗200Ω+560Ω//0.1μF；
Ø 音頻范圍：300Hz―3400Hz；
Ø 壓 縮 率：ITU G.711中A律；
Ø 環路電流：25mA/路；
Ø 接口類型：歐式插座

3.5 磁石接口
Ø 音頻范圍：300-3400 Hz；
Ø 編 碼 律：CCITT建議G.711  A律；
Ø 回    損：300-600 Hz > 12dB   600-3400 Hz > 15dB；
Ø 頻率響應：300-3400 Hz （+0.5，-0.5dB）；
Ø 空    噪：≤-65dBm0p；
Ø 增    益：-45 dBm0——+3 dBm0（+0.5，-0.5dB）；
Ø 總信噪比：符合ITU G.713樣板；
Ø 接口類型：接線柱

3.6 供電條件
Ø 直流：DC-48V  DC -36V～-72V；
Ø 功耗：≤300W

3.7 環境要求
Ø 工作溫度：-40℃~ +70℃
Ø 存儲溫度：-40℃~ +85℃
Ø 工作濕度：0% ~ 95%,無凝露

3.8 外形尺寸
Ø 6U19英寸：482mm（長） x280mm（深） x 266mm（高）
